洁净室中的高效过滤器应如何安装才规范(一）

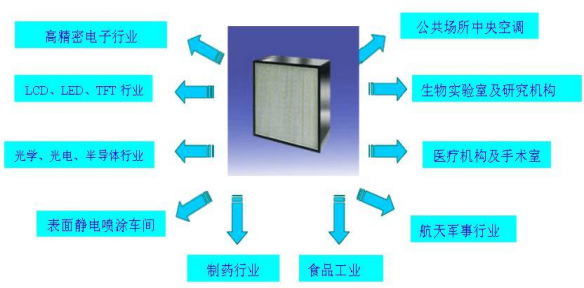

随着环境污染的日益严重和人们环保意识的日渐加强，空气质量已成为全世界关注的焦点。而空气过滤系统不仅可以保护产品与生产设备，还可以保障工作人员的健康与安全。因此，空气过滤器的应用范围越来越广泛。高新科技的飞速发展、电子产品/半导体/磁头工艺 的日趋精密化与微型化必然决定了对空气洁净度的高标准与要求。采用初、中、高效过滤器 并用的方法，能够持续有效地去除粒径更小的尘埃粒子，保证洁净室空气浓度控制在一定范 围内.本手册主要介绍空气过滤器的功能与作用、选择原则、检测方法和使用寿命等知识，希望能对大家的洁净工作有所帮助。

一、洁净室高效空气过滤器安装方法及安装规范

1、在高效空气过滤器的运输和存放时，应按照生产厂标志的方向搁置。运输过程中应轻拿 轻放，防止剧烈振动和碰撞，以免造成人为的损坏。

2、高效过滤器安装前，必须对洁净室进行清扫、擦拭、净化空调系统内部如有积尘，应再 次清扫、擦拭，达到清洁要求。如在技术夹层或吊顶内安装高效过滤器， 则技术夹层或吊 顶内也应进行全面清扫、擦拭。

3、洁净室及净化空调系统达到清洁要求后，净化空调系统必须试运转。连续运转 12h 以上， 再次清扫、擦拭洁净室后立即安装高效过滤器。

4、高效空气过滤器安装前，必须在安装现场拆开包装进行外观检查，内容包括滤纸、密封 胶和框架有无毛刺和锈斑(金属框)：有无产品合格证，技术性能是否符合设计要求。然后进 行捡漏。经检查和捡漏合格的应立即安装。安装时应根据各台过滤器的阻力大小进行合理调 配，对于单向流，同一风口或送风面上的各过滤器之间，每台额定阻力和各台平均阻力相差 应小于 5%。

5、安装高效过滤器的框架应平整。每个高效过滤器的安装框架平整度允许偏差不大于 1mm。 而且要保持过滤器的外框上箭头和气流方向一致。当其垂直安装时，滤纸折痕应垂直于地 面。

6、高效空气过滤器和框架之间的密封一般采用密封垫、不干胶、负压密封、液槽密封和双 环密封等方法时，都必须把填料表面、过滤器边框表面和框架表面及液槽擦拭干净。密封垫 的厚度不宜超过 8mm，压缩率为 25%~30%。其接头形式和材质应符合设计要求，框架各接 缝处不得有渗漏现象。采用双环密封条时，粘贴密封时不要把环腔上的孔眼堵住;双环密封 和负压密封都必须保持负压管道畅通。

7、目前国内大多数过滤器安装都是采用密封垫法安装的，因为海绵橡胶板是闭孔型的，具有良好的气密性，所以一般用它作为作密封材料。如有必要，最好在密封条上均匀的打上点玻璃胶。把过滤器和静压箱连接上时，四周受力要均匀。待24小时后，玻璃胶干了再运行净化系统。

洁净室高效空气过滤器安装规范：

1、高效过滤器送风口尺寸必须符合设计要求。安装前应清洗干净。需在洁净室内安装 和更换高效过滤器的送风口，风口翻边和吊顶板之间的接缝应加密封垫。在技术夹层内安装和更换高效过滤器的风口，安装前应配合土建施工预埋短管，短管和吊顶板之间如有裂缝必 须封堵好。风口表面涂层破损的不得安装。风口安装完毕应随即和风管连接好，开口端用塑 料薄膜和胶带密。

2、高效过滤器安装前，必须对洁净室进行全面清扫、擦净，净化空调系统内部如有积尘，应再次清扫、擦净，达到清洁要求。如在技术夹层或吊顶内安装高效过滤器，则技术夹 层或吊顶内也应进行全面清扫、擦净。

3、洁净室及净化空调系统达到清洁要求后，净化空调系统必须试运转。连续运转 12h以上，再次清扫、擦净洁净室后立即安装高效过滤器。

4、高效过滤器的运输和存放应按照生产厂标志的方向搁置。运输过程中应轻拿轻放， 防止剧烈振动和碰撞。

5、高效过滤器安装前，必须在安装现场拆开包装进行外观检查，内容包括滤纸、密封 胶和框架有无损坏;边长、对角线和厚度尺寸是否符合要求;框架有无毛刺和锈斑(金属框);有 无产品合格证，技术性能是否符合设计要求。然后进行检漏。经检查和检漏合格的应立即安 装。安装时应根据各台过滤器的阻力大小进行合理调配，对于单向流，同一风口或送风面上 的各过滤器之间，每台额定阻力和各台平均阻力相差应小于 5%。洁净度级别等于和高于 100 级洁净室的高效过滤器。

6、安装高效过滤器的框架应平整。每个高效过滤器的安装框架平整度允许偏差不大于1mm。

7、高效过滤器和框架之间的密封采用密封垫、不干胶、负压密封、液槽密封和双环密 封等方法时，都必须把填料表面、过滤器边框表面和框架表面及液槽擦拭干净。

8、采用密封垫时，垫的厚度不宜超过 8mm，压缩率为 25%～30%。采用液槽密封时 液槽内的液面高度要符合设计要求，框架各接缝处不得有渗液现象。采用双环密封条时，粘 贴密封条时不要把环腔上的孔眼堵住;双环密封和负压密封都必须保持负压管道畅通。

9、安装高效过滤器时，外框上箭头应和气流方向一致。当其垂直安装时，滤纸折痕缝 应垂直于地面，高效空气过滤器安装方法及安装规范。

洁净室过滤器安装规范：

1、高效过滤器送风口尺寸必须符合设计要求。安装前应清洗干净。需在洁净室内安装和更 换高效过滤器的送风口，风口翻边和吊顶板之间的接缝应加密封垫。在技术夹层内安装和更 换高效过滤器的风口，安装前应配合土建施工预埋短管，短管和吊顶板之间如有裂缝必须封堵好。风口表面涂层破损的不得安装。风口安装完毕应随即和风管连接好，开口端用塑料薄 膜和胶带密。

2、高效过滤器安装前，必须对洁净室进行全面清扫、擦净，净化空调系统内部如有积尘，应再次清扫、擦净，达到清洁要求。如在技术夹层或吊顶内安装高效过滤器，则技术夹层或 吊顶内也应进行全面清扫、擦净。

3、洁净室及净化空调系统达到清洁要求后，净化空调系统必须试运转。连续运转１２ｈ以上，再次清扫、擦净洁净室后立即安装高效过滤器。

4、高效过滤器的运输和存放应按照生产厂标志的方向搁置。运输过程中应轻拿轻放，防止剧烈振动和碰撞。

5、高效过滤器安装前，必须在安装现场拆开包装进行外观检查，内容包括滤纸、密封胶和框架有无损坏；边长、对角线和厚度尺寸是否符合要求；框架有无毛刺和锈斑(金属框)；有无产品合格证，技术性能是否符合设计要求。然后进行检漏。经检查和检漏合格的应立即安 装。安装时应根据各台过滤器的阻力大小进行合理调配，对于单向流，同一风口或送风面上 的各过滤器之间，每台额定阻力和各台平均阻力相差应小于５％。洁净度级别等于和高于１ ００级洁净室的高效过滤器。

安装高效过滤器的框架应平整。每个高效过滤器的安装框架平整度允许偏差不大于１ｍｍ。高效过滤器和框架之间的密封采用密封垫、不干胶、负压密封、液槽密封和双环密封等 方法时，都必须把填料表面、过滤器边框表面和框架表面及液槽擦拭干净。

采用密封垫时，垫的厚度不宜超过８ｍｍ，压缩率为２５％～３０％。采用液槽密封时， 液槽内的液面高度要符合设计要求，框架各接缝处不得有渗液现象。采用双环密封条时，粘 贴密封条时不要把环腔上的孔眼堵住；双环密封和负压密封都必须保持负压管道畅通。 9、安装高效过滤器时，外框上箭头应和气流方向一致。当其垂直安装时，滤纸折痕缝应垂直于地面。

1、过滤器效率：空气过滤器的过滤效率是被捕捉的粉尘量与原空气含尘量之比：过滤效率 =过滤器捕集粉尘量/上游空气含尘量= 1 -下游空气含尘量/上游空 气含尘量 过滤器效率只能通过相关检测才能得知，亚高效、高效必须经过逐台检测，合格 品才能使用。

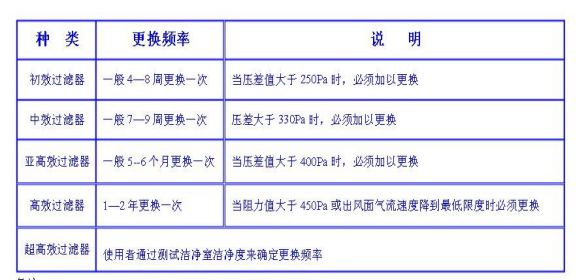

2、过滤器的阻力：过滤器的阻力是当过滤材质过滤掉污染物时对产生气流力量，当阻力增加时，容 尘量变小 ，使用时间也相应减少，终阻力达到某规定值时过滤器报废，所以终 阻力直接关系到过滤器的效率变化、过滤器使用寿命、系统送风量变化范围、系 统能耗等。

3、过滤器的额定风量：额定风量是在过滤器达到设计效率时的最大风量。过滤器不同使用风量下有不同的阻力，在选择过滤器要小于额定风量，这样可以保证其过滤效率的稳定。

4、容尘量：容尘量是并非过滤器报废时容纳大气粉尘的重量，它是过滤器在特定试验条件下 容纳特定试 验粉尘的重量，容尘量与过滤器实际容纳粉尘重量没有直接对应关系。

5、面速度（面风速）和过滤速度：速度指迎风截面上通过气流的速度，一般以 m/s 表示：面速度=风量÷迎风截面积过滤速度指过滤材料上通过气流的速度，一般以 cm/s 表示：过滤速度=风量÷过 滤面积 过滤面积指所用的过滤材料的面积，只有当过滤材料为平面状垂直于气流方向时，该过滤 器的迎风截面积和过滤面积是一样的，而装在吸尘器中的滤材往往都是打折成形的。国外也用英制风速单位表示： fpm(foot per minute) 英尺/ 分钟， 1000 fpm≈ 5.08m/s。

三、洁净室空气过滤器的选择原则与配置：

原则一：正确确定过滤器特征。（过滤器的特征是：过滤效率、阻力、穿透率、 容尘量、过滤风速及处理风量等）

原则二：根据室内要求的洁净净化标准，确定最末级的空气过滤器的效率，合理 地选择空气过滤器的组合级数和各级的效率。

原则三：正确测定室外空气的含尘量和尘粒特征。选择初效过滤器时要将使用 环境、备件费用、运行能耗、维护与供货等因素综合考虑后决定。

原则四：分析含尘气体的性质。（含尘气体的性质主要是：温度、湿度、含酸碱 及有机溶剂的数量）在选用和配置空气过滤器时，初效、中效过滤器的迎面风速 不应大于 2.5m/s，亚高效过滤器和高效过滤器不应大于 1.5m/s，这样有利于保 证过滤器的效率，也能延长过滤器使用寿命，节约成本。对于小型的净化设备, 如洁净工作台、风淋室、层流罩等,由于处理的风量小,一般新风进风面采用粗效 过滤器或中效过滤器,送风末端必须选用高效过滤器或超高效过滤器; 对于净化 空调系统中空气过滤器的选用与配置,一般根据洁净室的空气洁净度级别和生产 工艺的特殊要求,进行合理化选用与配置。

A.对于 Class1000--- Class100000 级的洁净室净化系统,通常采用三级空气过滤形式, 即初效、中效和高效过滤器;一般放在空气处理装置中,且将中效过滤器放在正压 段,亚高效或高效过滤器一般位于 B.对于 Class10--- Class1000 级的净化空调系统, 通常在新风处理装置中设置粗效、中效、亚高效过滤器,在洁净室循环风系统中, 还要设置高效过滤器或超高效过滤器;以确保所需的空气洁净度级别要求。净化空调系统。

B.对于 Class10--- Class1000 级的净化空调系统,通常在新风处理装置中设置粗效、 中效、亚高效过滤器,在洁净室循环风系统中,还要设置高效过滤器或超高效过滤 器;以确保所需的空气洁净度级别要求。

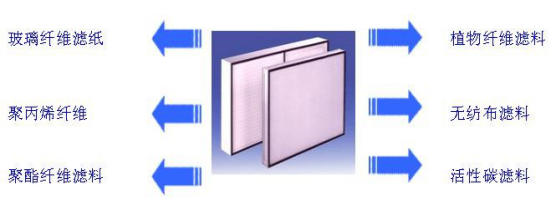

四、空气过滤器的种类

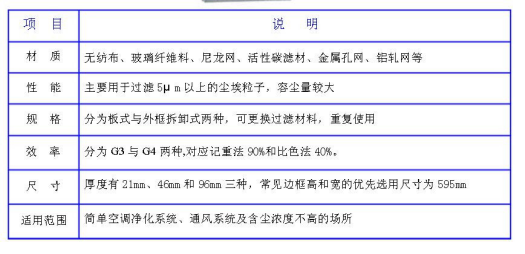

1、初效空气过滤器

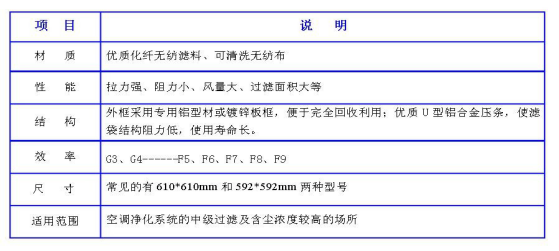

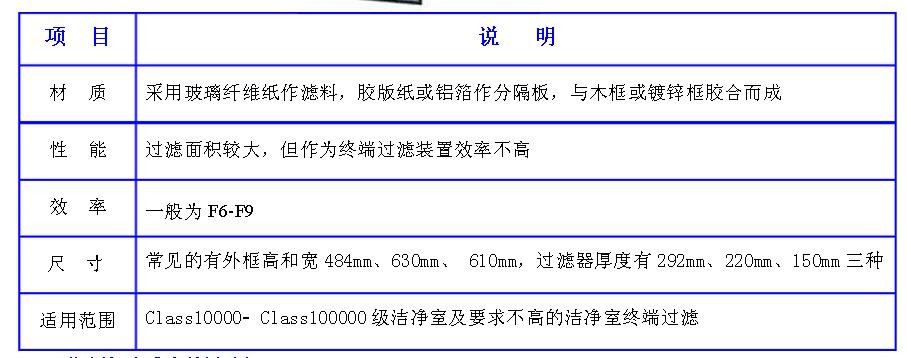

2、中效空气过滤器

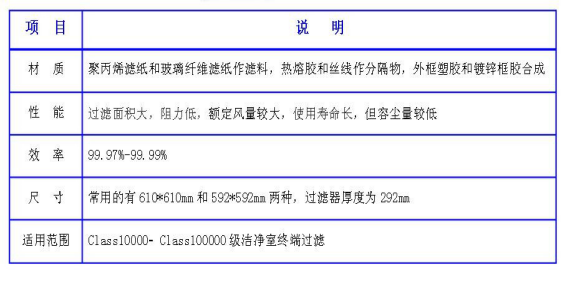

4、塑框组合式高效过滤器

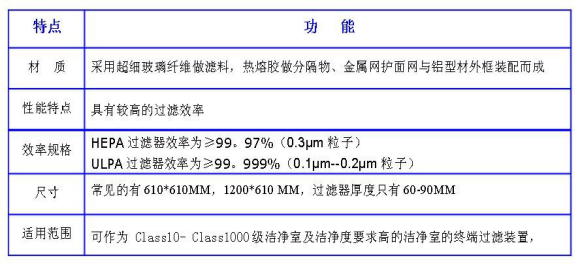

5、无隔板高效过滤器

限于篇幅原因，这里只发布前半部分内容，详情请见下文。谢谢！
